무선핀마이크 / 힐링사운드 ELCID HS-M60
￦350,000
활용가능 악기 : 색소폰, 트럼펫, 클라리넷등 관악기 (고정클립과 고정나가사 있어 악기에 장착이 쉽습니다.)
관악기에 무선 핀마이크로 활용이 가능하고,
반주기와 앰프 (스피커)에 무선연결 활용도 가능하십니다.
PROFESSIONAL WIRELESS WIND INSTRUMENT MICROPHONE
UHF 900MHz 프로 오디오급 관악기용 무선 핀마이크 시스템
- 송신기, 수신기 무선 방식
- 송신기, 수신기 USB MICRO 5PIN 충전식
- 900MHz 주파수 대역을 사용하는 무선 시스템
- 완벽하 수음이 가능한 고감도 유닛
- 휴대와 사용이 간편한 패키지 적용
- 싱글 칩 회로 디자인 채택
- 16개의 가변 채널
- KC 인증된 고효율 충전 배터리 사용
- 사용시간 - 4시간 이상
- 최대 50m 유효 송,수신거리
- 공연용, 강의용,행사용,개인 연습용으로 최적화
- 고급스러운 디자인

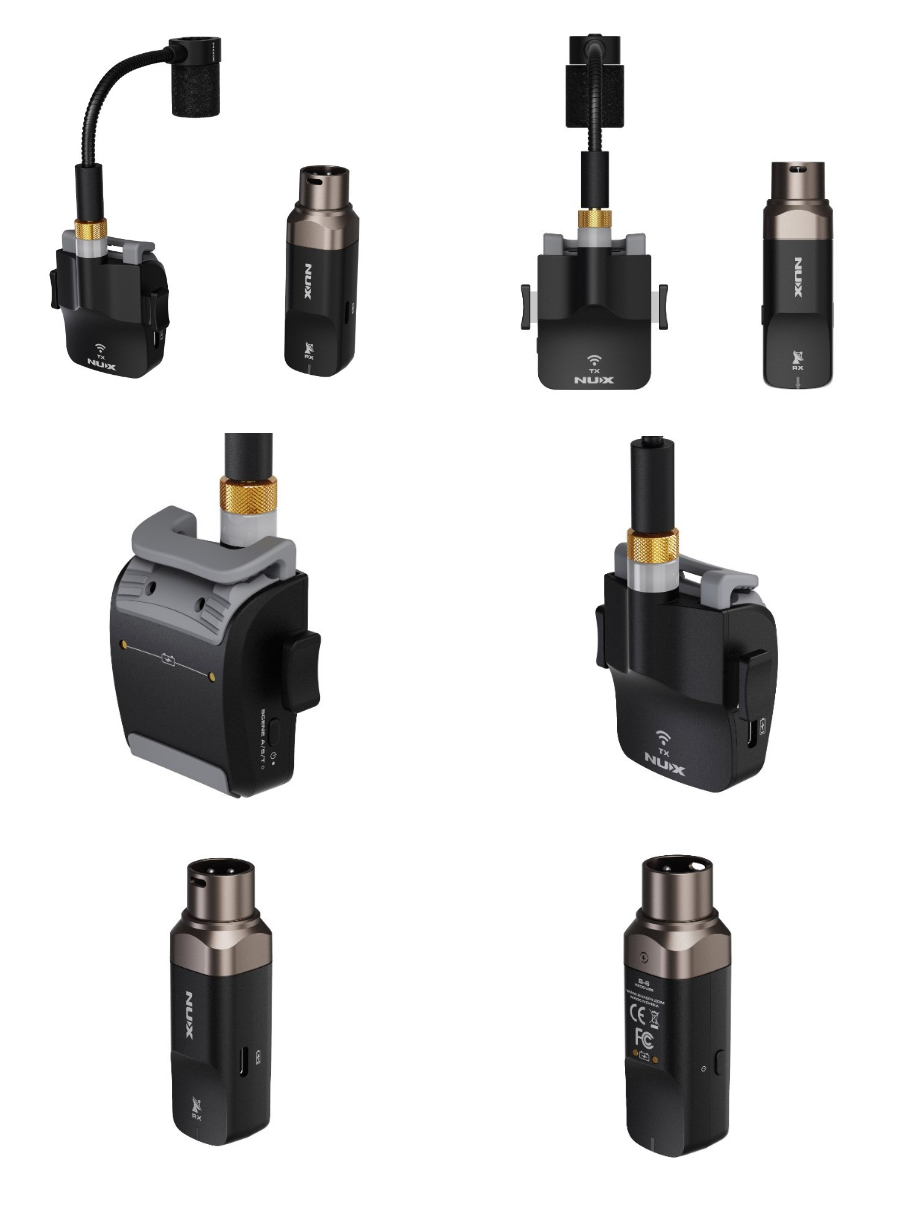

상세이미지
고성능 유닛에 음향 전문가의 기술이 더해진
PROFESSIONAL 관악기용 핀마이크
뛰어난 성능으로 왜곡 없는 깨끗한 원음을 수음
15db PAD 적용으로 연주자 취향에 맞게 출력 조절
일체형 충전 배터리 내장으로 편리함 극대화
UHF 900MHz 주파수대역을 사용하여
야외에서도 끊김 없이 사용
16개의 가변 채널 적용
55플러그 적용으로 활용성 극대화
최대 50m 유효 송, 수신거리
KC 인증된 고효율 교체형 충전 배터리 사용
무선 핀마이크 착용샷
송신기 분리방법
※ 마이크의 아랫부분에 오른손 엄지를 세게 부딪히면 다칠 수 있으니 주의바랍니다.
송신기 구성
수신기 구성
수신기 작동 방법
>>전원 :
배터리 커버를 연 후, 배터리를 극성과 방향이 맞도록 조심해서 삽입합니다.
전원 스위치를 이용하여 전원을 켜면 전원 표시등이 점등되고, 배터리 잔량이 적어지면 표시등이 깜빡입니다.
>>오디오 출력 연결 :
출력 플러그를 믹서 또는 앰프의 "MIC In" 또는 "AUX In"에 삽입합니다.
주파수 변경 및 송, 수신기 매칭
채널 변경 DIP 스위치를 이용하여 주파수를 조정합니다.
(여러 가지 이유로 송수신에 문제가 있을 때만 사용합니다. 평소엔 사용하지 마세요.)
수신기와 송신기 매칭
1. 수신기의 전원을 켜서 전원 표시등이 들어오게 한 뒤, DIP 스위치로 주파수를 변경합니다.
2. IR 버튼 (수신기의 적외선 송출 스위치)을 누르면 IR 창의 적색 등이 점멸합니다.
3. 송신기의 전원을 켜서 송신기의 IR 창과 수신기의 IR 창이 마주하도록 가까이 댑니다.
4. 몇 번의 송신기 전원 표시등 점멸 후 수신기의 IR 적색 등 점멸이 멈춥니다.
5. 수신기의 RF 표시등이 점등되면 송,수신기가 해당 주파수로 잘 매칭된 것입니다.
구성품
전용 파우치, 송신기, 수신기, 수신기 배터리, USB충전 케이블, Y 타입 오디오 케이블, 사용설명서
기술사양
>>전체 성능
Carrier frequency : UHF 925.000MHz ~ 937.500MHz
Frequency stabilizaion : <±30ppm
Dynamic range : >90dB
Total harmonic distortion : < 0.5%
Frequency response : 40Hz ~ 15kHz ±3 dB
Audio output level : 400mV
>>수신기
S/N ratio : >90dB
Image & Spurious rejection : >80dB
Border upon channel rejection : >80dB
Receiving sensitivity : >10dBu (Sinad=30dB)
De-emphasis : 75uS
Battery life : 4 hours
Power adapter : voltage 5V , electric curent 500mA
>>송신기
Transmitter power : 30mW
Modulation type : FM
Deviation : 25kHz
Spuious emission : 40dB
Battery life : 4 hours
Power adapter : voltage 5V , electric curent 500mA
